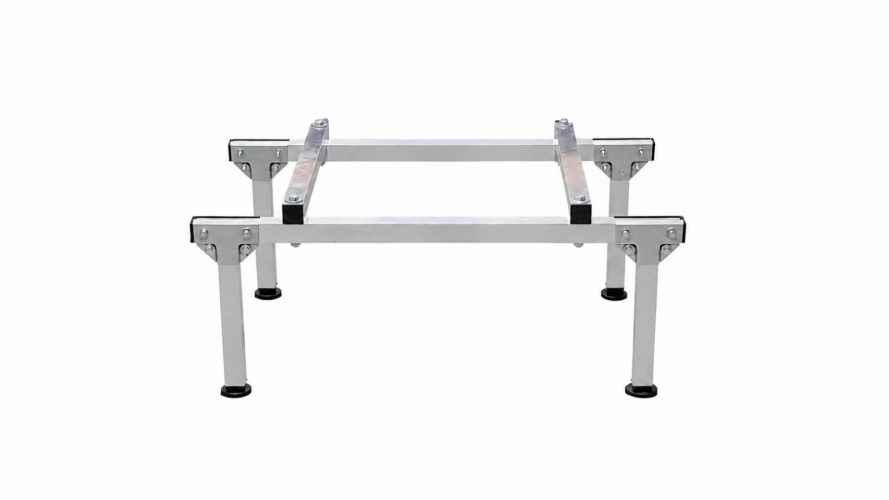

Рама опорная алюминиевая PROFcool RFA 900/550 V2 (до 360 кг)

В качестве дополнительной опции опорные рамы могут оснащаться Виброопорами PROFcool VR-P250 и VR-P500, которые распределяют нагрузку по всей площади, позволяя устанавливать их на мембранных и рубероидных кровлях.

Многоярусные конструкции для оптимального использования пространства
Многоярусные модели позволяют размещать оборудование в несколько уровней, эффективно используя доступную площадь монтажа.
Конструкции обеспечивают гибкость при проектировании и помогают создавать решения для объектов различной сложности — от компактных зон установки до масштабных инженерных систем.

Рама изготовлена из алюминиевого профиля 40×40 мм с толщиной стенки 3 мм, что обеспечивает высокую жёсткость, устойчивость к нагрузкам и долговечность при эксплуатации в уличных условиях.

Алюминиевая конструкция не подвержена коррозии, что особенно важно при монтаже на открытых поверхностях.

Предназначена для установки наружного климатического и инженерного оборудования на кровлях и технических площадках.

Основные характеристики
Конструкция состоит из;

— Двух перекладин длиной 900 мм
— Двух перемычек длиной 550 мм

— И четырёх опорных ног высотой 300 мм.

Комплектация набора:
Для удобства монтажа рама поставляется в полной комплектации.

Комплект креплений типа «Краб» — 8 шт;

Внутренние заглушки с резьбой М10 для опорных ног — 4 шт;

Круглые резьбовые опоры с резьбой М10 для опорных ног — 4 шт;

Пластиковые квадратные заглушки — 8 шт;

Болт М10 (100 мм) — 8 шт;

Шайба усиленная М8 — 32 шт;

Шайба усиленная М10 — 16 шт;

Гайка под болт М8 — 16 шт;

Болт М8 (60 мм) для крепления верхней части «Краба» — 8 шт;

Болт М8 (45 мм) для крепления нижней части «Краба» — 8 шт;

Гайка под болт М10 — 8 шт;

Гровер М8 — 16 шт;

Гровер М10 — 8 шт;

Сверло 11 мм — 1 шт (для самостоятельного выполнения монтажных отверстий, согласно межосевому расстоянию монтируемого оборудования);

Преимущества опорной рамы PROFcool RFA: — Надёжность конструкции
Прочная рама обеспечивает устойчивое размещение оборудования и равномерное распределение нагрузки на монтажную поверхность.

— Быстрый и удобный монтаж
Сборно-разборная конструкция позволяет сократить время установки и минимизировать объём подготовительных работ на объекте.

— Устойчивость к внешним воздействиям
Алюминиевый профиль обладает высокой коррозионной стойкостью и сохраняет эксплуатационные характеристики даже при длительном использовании на открытом воздухе.

— Малый вес при высокой прочности
Использование алюминиевого профиля позволяет снизить массу конструкции без ущерба для её несущей способности.

— Точная настройка положения

Возможна компенсация неровностей монтажной поверхности и выравнивание конструкции по уровню, за счет круглых резьбовых опор с резьбой М10.

— Универсальность применения
Рама подходит для монтажа наружных блоков кондиционеров, VRF/VRV-систем, вентиляционного оборудования, чиллеров и других инженерных систем.

Максимальная нагрузка:
до 360 кг
