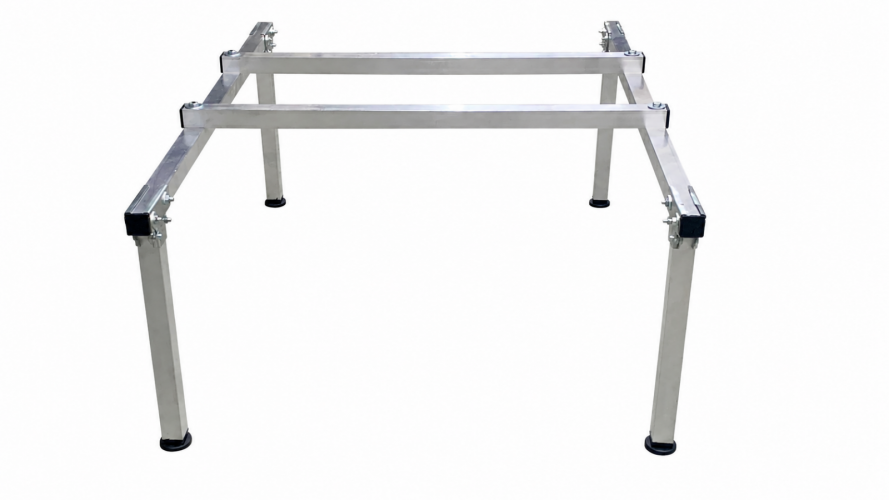

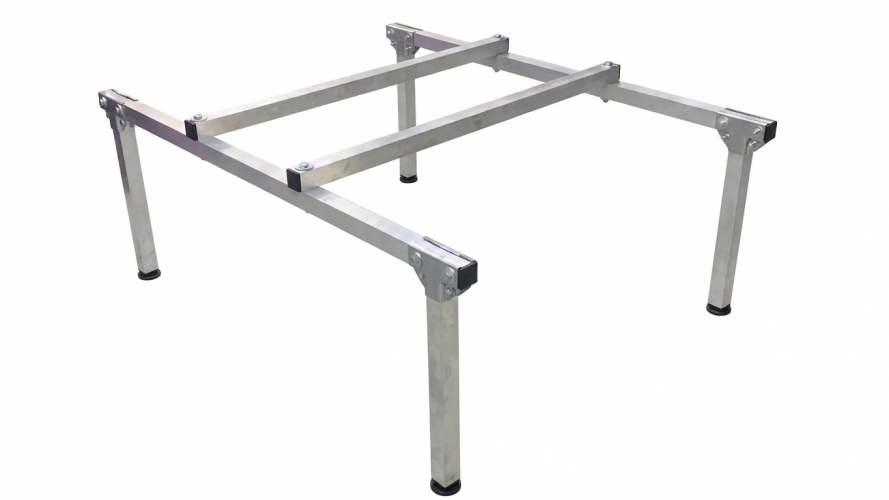

Рама опорная алюминиевая PROFcool RFA 1300/1000 H2 (до 320 кг)

В качестве дополнительной опции опорные рамы могут оснащаться Виброопорами PROFcool VR-P250 и VR-P500, которые распределяют нагрузку по всей площади, позволяя устанавливать их на мембранных и рубероидных кровлях.

Назначение:
Конструкция предназначена для установки наружного климатического и инженерного оборудования на кровлях и технических площадках.

Описание:
Алюминиевая рама PROFcool RFA, для климатического и инженерного оборудования . Данный тип рам является незаменимым в области монтажа и надёжного размещения климатического, вентиляционного, инженерного и другого оборудования на кровлях, технических площадках и иных объектах, где требуется прочная, долговечная и устойчивая опорная конструкция.

Рама изготовлена из алюминиевого профиля 40×40 мм с толщиной стенки 3 мм.

Конструкция не подвержена коррозии, что особенно важно при монтаже на открытых поверхностях.

Основные характеристики
Конструкция состоит из;

— Двух перекладин длиной 1300 мм
— Двух перемычек длиной 1000 мм

— И четырёх опорных ног высотой 450 мм.

Комплектация набора:
Комплект креплений типа «Краб» — 4 шт;

Внутренние заглушки с резьбой М10 для опорных ног — 4 шт;

Круглые резьбовые опоры с резьбой М10 для опорных ног — 4 шт;

Пластиковые квадратные заглушки — 8 шт;

Болт М10 (100 мм) — 8 шт;

Шайба усиленная М8 — 32 шт;

Шайба усиленная М10 — 16 шт;

Гайка под болт М8 — 8 шт;

Болт М8 (60 мм) для крепления верхней части «Краба» — 8 шт;

Болт М8 (45 мм) для крепления нижней части «Краба» — 8 шт;

Гайка под болт М10 — 8 шт;

Гровер М8 — 16 шт;

Гровер М10 — 8 шт;

Сверло 11 мм — 1 шт (для самостоятельного выполнения монтажных отверстий, согласно межосевому расстоянию монтируемого оборудования);

Область применения:
Наружные блоки бытовых и промышленных кондиционеров;
VRF- и VRV-системы;
Вентиляционные установки;
Чиллеры и холодильное оборудование;
Тепловые насосы;
Насосное оборудование;
Теплообменники;
Электротехническое и инженерное оборудование;
Монтаж на плоских кровлях;
Монтаж на мембранных и рубероидных кровлях с использованием виброопор PROFcool VR-P250 и VR-P500
Монтаж на технических площадках;
Монтаж на промышленных объектах;
Монтаж на коммерческих зданиях;
Размещение оборудования на эксплуатируемых кровлях.

Условия эксплуатации:
Эксплуатация изделия допускается на открытом воздухе и внутри помещений.

Температура окружающей среды: от -60 °C до +60 °C.

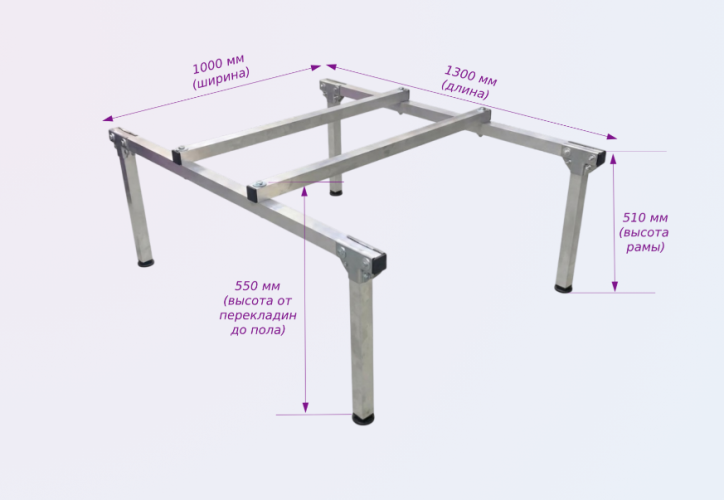

Габаритные размеры Д*Ш*В:
1300*1000*550 мм

Размеры упаковки Д*В*Ш:
132*13*13 см

Максимальная нагрузка:
до 320 кг

Вес:
10,920 кг
