Кримпер ручной механический Becool BC-CRM-550
Кримпер ручной механический BC-CRM-550 предназначен для ремонта и изготовления рукавов и шлангов системы циркуляции хладагента в автомобильных кондиционерах.
Кримпер BC-CRM-550 это надёжное механическое устройство опрессовывающее колпаки (гильзы) для создания неразъёмного соединения шланг-фитинг.
Кримпер BC-CRM-550 позволяет получить надёжный и единообразный обжим как алюминиевых, так и стальных колпаков. В комплект кримпера включены обжимные вставки предназначенные для создания соединений различных диаметров.

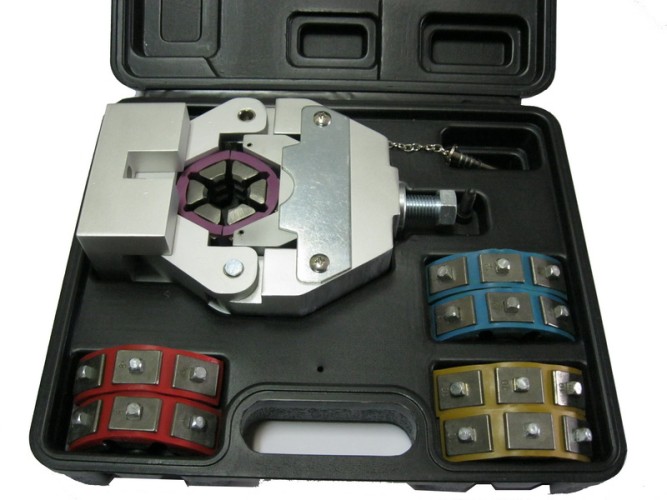

Комплектация:
- Обжимная головка
- Четыре пары обжимных вставок (6, 8, 10, 12)
- Инструкция
- Пластиковый кейс
Кримпер ручной механический BC-CRM-550 предназначен для ремонта или изготовления рукавов и шлангов системы
циркуляции хладагента в автомобильных кондиционерах, путем формирования качественных неразъёмных соединений шлангфитинг. Кримпер ручной механический BC-CRM-550 becool состоит обжимного устройства, стационарно закрепляемого на рабочем
столе в тисках, четырёх пар обжимных вставок и пластикового кейса. Кримпер BC-CRM-550 becool работает со всеми типоразмерами шлангов и фитингов, применяемых в автомобильном
кондиционировании и мобильных рефрижераторных установках.
Вставка №6: предназначена для обжатия колпаков с внутренним диаметром 20 мм
Вставка №8: предназначена для обжатия колпаков с внутренним диаметром 24 мм
Вставка №10: предназначена для обжатия колпаков с внутренним диаметром 26 мм
Вставка №12: предназначена для обжатия колпаков с внутренним диаметром 30 мм
Для создания неразъёмного соединения фитинг-шланг:
- до упора вставьте резиновый армированный шланг в соответствующий обжимной колпак,
- затем вставьте в отверстие колпака и в шланг хвостовик необходимого фитинга, наружный диаметр хвостовика которого
соответствуют внутреннему диаметру шланга.
- Упорный поясок хвостовика фитинга должен упираться в торец обжимного колпака.
- Раскройте обжимное устройство кримпера, поместите в подвижную и неподвижную сходящиеся рамки соответствующие
обжимные вставки.
- Затем поместите между вставками обжимной колпак с находящимся в нём фитингом.
- Закройте обжимное устройство и зафиксируйте его в закрытом положении.
- Плавно закручивая гаечным ключом упорный болт, произведите обжатие обжимного колпака до тех пор, пока расстояние
между подвижной и неподвижной сходящимися рамками обжимной головки не станет равным 1,5-2,0 мм.
- Раскройте обжимное устройство, неразъёмное соединение фитинг-шланг готово.
- После завершения работы очистите все детали кримпера при помощи куска чистой хлопчатобумажной ткани, смажьте шарнир
обжимного устройства тонким слоем солидола или другой консистентной смазки, после чего извлеките обжимное устройство из
тисков и вместе с обжимными вставками поместите в кейс.
Внимание!
При работе и не прилагайте чрезмерных усилий при обжатии колпака - можно испортить фитинг!
