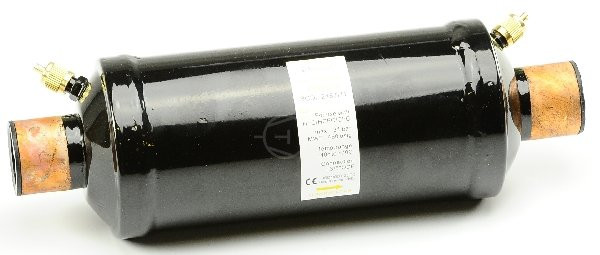

Фильтр 1 3/8 BCDF 248 S11 на всасывание

Назначение и технические характеристики:

• Минимальное падение давления благодаря внутренней конструкции.
• Высокая кислотно - и влагопоглощающая способность.
• Два клапана Шредера для замера падения давления на входе и выходе из фильтра.
• Медные трубки для пайки.
• Фильтрация частиц до 15 мкм.
• Рабочий диапазон температур: -40 С ... +70 С.
• Максимальное рабочее давление: BCD - 35 бар, BCDF - 31 бар.
• Высокая антикоррозионная защищенность внутренних и наружных поверхностей фильтра.

Совместимость со всеми хладагентами CFC, HCFC, HFC.

Место установки и монтаж:

• Фильтр-осушитель BCD/F должен быть установлен как можно ближе к компрессору на всасывающей линии, но перед виброгасителем.
• Необходимо защитить корпус фильтра от прямых солнечных лучей и вибрации.
• Не следует спешить удалять герметичные заглушки для предотвращения попадания внутрь фильтра влаги и грязи.
• Установку манометров на сервисные порты следует делать осторожно, ограничивая крутящий момент на ключе во избежании разрушения сварного соединения штуцера с корпусом фильтра.
• Стрелка на шильде фильтра указывает направление потока. Установка в обратном направлении снижает поглощающую способность фильтра и увеличивает падение давления при прохождении хладагента через фильтр и может привести к разрушению внутренних частей фильтра.
• При пайке направляйте пламя горелки от фильтра во избежание его перегрева. Используйте мокрую ветошь или теплоотводящую пасту.
• Если общий вес фильтра-осушителя BCD/F может привести к вибрации трубопроводов и к поломке соединений, необходимо закрепить корпус фильтра специальными кронштейнами.

Рекомендации по обслуживанию:

- Всегда меняйте фильтр, если поглотительная способность существующего упала.
- Рекомендуется изолировать корпус фильтра для уменьшения перегрева всасываемого газа.
